背景

       一塊可焊性不良電鍍鎳金板。該板的存儲時間已超過1年，在貼裝時存在焊盤邊緣潤濕不良的情況。貼裝時，第一面的潤濕不良情況輕微，而第二面的潤濕不良情況嚴重，不良率為100%。

觀察分析一

    上錫不良位置仍可見正常的金面顏色。，呈現“金不溶”現象，如圖所示。

    采用SEM觀察不良位置的微觀形貌，未發現金面形貌異常和明顯附著物存在。同時，確認焊料邊緣潤濕焊盤的程度不均，未形成明顯的潤濕過渡層，局部位置甚至呈現焊料內縮現象，表現出較差的可潤濕性。

     對未潤濕金面進行元素分析發現，含有C、O、Ni、Sn和Au元素一均為正常焊接后的電鍍鎳金表面處理元如圖 3.14所示。由此說明，上錫不良位置不存在污染物。

觀察分析二

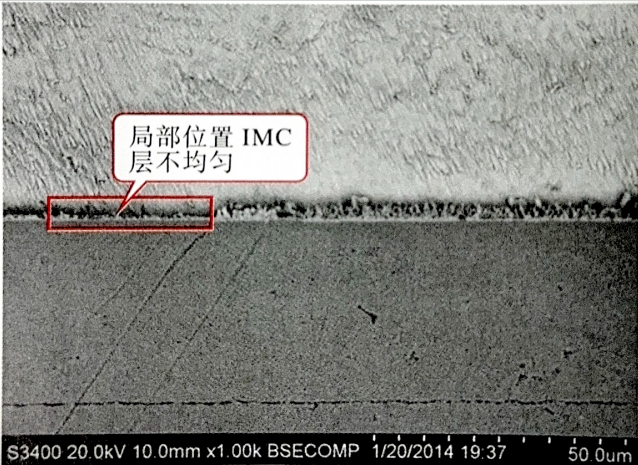

     對不良位置的焊盤進行金相切片分析，確認鎳層與焊料之間已形成IMC層，但是局部位置IMC層較薄，存在不均勻現象，如圖示。

     采用X射線測厚儀測量同批次庫存板的任意3個焊盤的鎳層厚度發現，金厚均在0.052um左右，符合客戶管控要求。

分析結論

     鎳擴散的發生與溫度和時間都有很大關系。結合焊盤表面無污染、金厚正常的分析結果，以及該板存儲時間超過1年且存儲過程一直缺乏溫度、濕度管控的情況，可確認此失效樣品 為鎳層向金層擴散,導致鎳金固溶體的形成,從而引起潤濕不良的現象。

     電鍍鎳金表面處理板的存儲時間應不超過6個月，且要嚴格管控存儲的溫濕度條件。
